CCK / Substation busbar fittings

MDG 单电缆支撑金具

变电母线金具

MDG 单电缆支撑金具产品参考图

MDG 单电缆支撑金具用于电缆安装位置的固定与支撑。

产品资料

产品名称: MDG 单电缆支撑金具
类别: 变电母线金具
型号: MDG-2 / MDG-3 / MDG-4 / MDG-5 / MDG-6 / MDG-2-225 / MDG-3-225 / MDG-4-225 / MDG-5-225 / MDG-6-225 / MDG-2-250 / MDG-3-250 / MDG-4-250 / MDG-5-250 / MDG-6-250 / MDG-400N-140 / MDG-400N-225 / MDG-400N-250 / MDG-1000N-140 / MDG-1000N-225 / MDG-1000N-250 / MDG-51-140 / MDG-51-225 / MDG-51-250 / MDG-51-XXX / LGJQ-1400 / LGKK-600 / LGKK-900
材料: 以具体型号与确认图纸为准
标准: 按项目技术要求确认

规格与图纸

核对型号、单位及图纸上的尺寸符号。表列破坏载荷与工作载荷不同，不应直接替用。

规格表 1
Catalog NO.	Section of Conductor(mm²)	Main Dimensions(mm)				WeigHt (kg)
Catalog NO.	Section of Conductor(mm²)	Ø	H	C	D	WeigHt (kg)
MDG-2	70~95	14	25	18	127~140	0.98
MDG-3	120~150	17	30	18	127~140	0.97
MDG-4	185~240	22	30	18	127-140	0.96
MDG-5	300~400	28	33	18	127~140	0.94
MDG-6	500~630	34	36	18	127~140	0.92
MDG-2-225	70~95	14	25	18	225	1.50
MDG-3-225	120~150	17	30	18	225	1.48
MDG-4-225	185~240	22	30	18	225	1.45
MDG-5-225	300~400	28	33	18	225	1.43
MDG-6-225	500~630	34	36	18	225	1.41
MDG-2-250	70~95	14	25	18	250	1.90
MDG-3-250	120~150	17	30	18	250	1.88
MDG-4-250	185~240	22	30	18	250	1.85
MDG-5-250	300~400	28	33	18	250	1.83
MDG-6-250	500~630	34	36	18	250	1.81

规格表 2
Catalog NO.	Main Dimensions(mm)				WeigHt (kg)
Catalog NO.	Ø	Ø1	H	D	WeigHt (kg)
MDG-400N-140	28	14	38	140	2.4
MDG-400N-225	28	18	38	225	3.0
MDG-400N-250	28	18	38	250	3.5
MDG-1000N-140	43	14	45	140	2.5
MDG-1000N-225	43	18	45	225	3.1
MDG-1000N-250	43	18	45	250	3.6
MDG-51-140	52	14	52	140	2.8
MDG-51-225	52	18	52	225	3.4
MDG-51-250	52	18	52	250	4.0

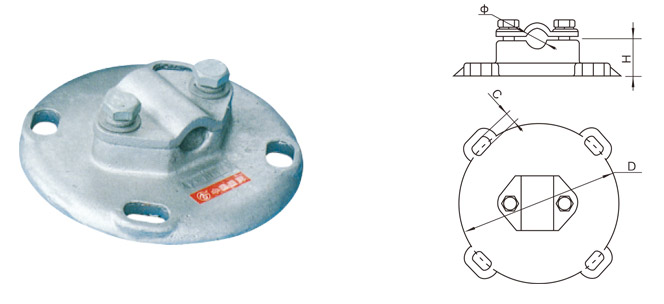

MDG 单电缆支撑金具 — 结构尺寸参考图 1

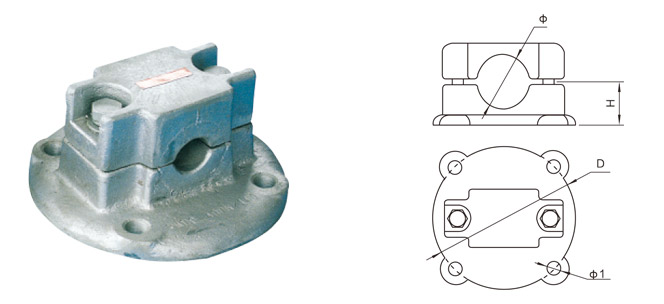

MDG 单电缆支撑金具 — 结构尺寸参考图 2

询价时需要提供

母线材料及尺寸、户内外环境、安装方向、支座形式和设备接口

同类产品

规格参考资料：www.yonguexport.com · 实际供货以确认图纸与报价为准。
